固一話：0510-83076068 賀部長(zhǎng)
固二話：0510-83076658 孫經(jīng)理
固三話：0510-83079997 李經(jīng)理
固四話：0510-83079993 賀經(jīng)理
固五話：0510-83079994 高經(jīng)理
傳真：0510-83079997
手機(jī)：189 0152 2222(總經(jīng)理)
手機(jī)：133 3878 6068賀部長(zhǎng)( 廠長(zhǎng))
手機(jī)：133 8220 6068孫經(jīng)理(開單處)
手機(jī)：133 7366 1878高經(jīng)理(倉(cāng)庫(kù))
上網(wǎng)洽談工具：QQ 473334606
郵箱：473334606@qq.com
地址：無(wú)錫市-惠山區(qū)-錢橋鎮(zhèn)-（西章工業(yè)園-惠澄大道77號(hào)）百利源鋼管廠

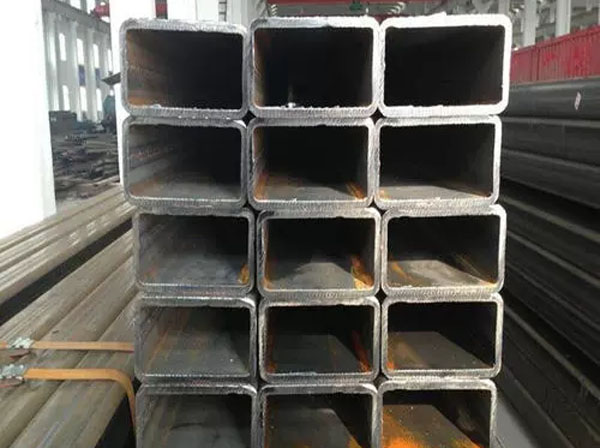

q345b矩形管是一種以q345b低合金高強(qiáng)度結(jié)構(gòu)鋼為基材、經(jīng)冷彎或熱軋成型的矩形截面鋼管，因其高強(qiáng)度、良好的韌性和焊接性能，廣泛應(yīng)用于建筑、橋梁、機(jī)械制造、能源設(shè)施等對(duì)承載能力要求較高的領(lǐng)域。以下從材料特性、生產(chǎn)工藝、應(yīng)用場(chǎng)景、選型要點(diǎn)及質(zhì)量檢測(cè)等方面進(jìn)行詳細(xì)說(shuō)明：
一、材料特性
1. 化學(xué)成分
主要元素：
碳(C)≤0.20%，錳(Mn)1.20%-1.60%，硅(Si)≤0.55%，硫(S)、磷(P)含量均≤0.035%。
添加少量鈮(Nb)、釩(V)、鈦(Ti)等微合金元素(總量≤0.22%)，通過(guò)細(xì)化晶粒提高強(qiáng)度和韌性。
特點(diǎn)：
低碳含量保證焊接性和冷成型性，錳元素顯著提高強(qiáng)度，微合金元素改善綜合性能。
2. 力學(xué)性能
屈服強(qiáng)度：
厚度≤16mm時(shí)，≥345MPa;16-40mm時(shí)，≥335MPa;40-63mm時(shí)，≥325MPa。
抗拉強(qiáng)度：470-630MPa，延伸率≥21%，斷后伸長(zhǎng)率保證材料在受力時(shí)不易脆斷。
沖擊韌性：
0℃時(shí)沖擊功≥34J(V型缺口)，-20℃時(shí)沖擊功≥27J，適用于低溫環(huán)境(如北方地區(qū))。
疲勞性能：
在2×10?次循環(huán)載荷下，疲勞強(qiáng)度≥200MPa，適合承受交變應(yīng)力的結(jié)構(gòu)(如起重機(jī)臂架)。
3. 加工性能
冷彎性能：
可承受90°冷彎(彎心直徑=3倍管材厚度)無(wú)裂紋，適合制作復(fù)雜結(jié)構(gòu)件。
焊接性能：
碳當(dāng)量(CEV)≤0.47%，可采用手工電弧焊、氣體保護(hù)焊、埋弧焊等工藝，焊縫金屬?gòu)?qiáng)度與母材匹配。
耐腐蝕性：
未鍍鋅時(shí)耐大氣腐蝕性優(yōu)于Q235B，但需通過(guò)涂裝或鍍鋅提升使用壽命。
二、生產(chǎn)工藝
1. 冷彎成型工藝
流程：
鋼板開卷→矯平→冷彎成型(多組軋輥逐步彎曲成矩形截面)→高頻焊接(對(duì)開口管閉合焊接)→定徑校直→切割定尺。
特點(diǎn)：
尺寸精度高(邊長(zhǎng)偏差≤±0.5mm，壁厚偏差≤±0.12mm);
表面質(zhì)量好(無(wú)氧化皮，可直接涂裝);
生產(chǎn)效率高(速度可達(dá)50m/min)，適合大批量生產(chǎn)。
適用范圍：
邊長(zhǎng)≤300mm、壁厚≤12mm的矩形管。
2. 熱軋成型工藝
流程：
加熱坯料(1150-1250℃)→軋機(jī)軋制→冷卻定型→矯直→切割。
特點(diǎn)：
力學(xué)性能更優(yōu)(晶粒細(xì)化，強(qiáng)度提高10%-15%);
適用于厚壁管(壁厚≥8mm)生產(chǎn);
成本較高(能耗大，模具損耗快)。
適用范圍：
邊長(zhǎng)≥150mm、壁厚≥8mm的重型矩形管。
三、應(yīng)用場(chǎng)景
1. 建筑結(jié)構(gòu)領(lǐng)域
高層建筑框架：
200×100×8mm q345b矩形管作為柱、梁，承受豎向荷載和水平地震作用。例如，無(wú)錫某20層寫字樓采用該規(guī)格矩形管，跨度達(dá)9米，自重比混凝土結(jié)構(gòu)減輕25%。
大跨度空間結(jié)構(gòu)：
300×150×10mm矩形管組合成桁架，用于體育館、會(huì)展中心屋蓋，跨度可達(dá)60米以上。
幕墻龍骨：
80×60×3.0mm矩形管支撐玻璃幕墻，通過(guò)螺栓連接，安裝效率高，且耐候性強(qiáng)(配合鍍鋅或氟碳涂層)。
2. 橋梁工程領(lǐng)域
橋梁支架：
250×150×10mm矩形管作為臨時(shí)施工平臺(tái)，經(jīng)有限元分析驗(yàn)證，可承受15kN/m2均布荷載。
拱橋拱肋：
400×200×12mm矩形管組合成拱形結(jié)構(gòu)，跨越能力達(dá)100米以上，如無(wú)錫某景觀橋采用該設(shè)計(jì)。
3. 機(jī)械制造領(lǐng)域
起重機(jī)臂架：
150×100×6.0mm矩形管作為汽車起重機(jī)伸縮臂，承載能力達(dá)20噸，配合高強(qiáng)度螺栓連接，滿足動(dòng)態(tài)載荷需求。
輸送機(jī)支架：
120×80×4.0mm矩形管支撐皮帶輸送機(jī)，經(jīng)振動(dòng)時(shí)效處理后，尺寸穩(wěn)定性≤0.1mm/m，減少運(yùn)行振動(dòng)。
農(nóng)業(yè)機(jī)械：
100×50×3.0mm矩形管制作聯(lián)合收割機(jī)框架，耐沖擊、抗疲勞，使用壽命超8年。
4. 能源設(shè)施領(lǐng)域
太陽(yáng)能支架：
60×40×2.5mm矩形管支撐光伏板，在-40℃至+85℃環(huán)境下，熱膨脹系數(shù)(12×10??/℃)與鋁合金邊框匹配，避免應(yīng)力集中。
風(fēng)電塔筒內(nèi)部平臺(tái)：
200×100×8mm矩形管作為檢修平臺(tái)支架，經(jīng)鹽霧試驗(yàn)1000小時(shí)無(wú)銹蝕，保障人員安全。
四、選型要點(diǎn)
1. 規(guī)格選擇
邊長(zhǎng)與壁厚：
輕型結(jié)構(gòu)(如貨架、隔斷)：選用邊長(zhǎng)50-150mm、壁厚2.0-4.0mm;
重型結(jié)構(gòu)(如廠房柱、橋梁)：選用邊長(zhǎng)200-500mm、壁厚6-16mm。
長(zhǎng)細(xì)比控制：
壓桿穩(wěn)定性要求長(zhǎng)細(xì)比λ≤120(λ=μL/i，μ為長(zhǎng)度系數(shù)，L為桿件長(zhǎng)度，i為回轉(zhuǎn)半徑)。例如，200×100×6.0mm矩形管(i=35.4mm)作為柱子時(shí)，最大高度≤4.25m(μ=1.0)。
2. 表面處理
鍍鋅處理：
熱鍍鋅：鍍層厚度≥85μm(普通級(jí))或≥100μm(加厚級(jí))，適用于戶外潮濕環(huán)境;
冷鍍鋅：鍍層厚度5-15μm，成本低，但耐蝕性差，適用于室內(nèi)干燥環(huán)境。
涂裝處理：
環(huán)氧富鋅底漆(干膜厚度80μm)+聚氨酯面漆(干膜厚度100μm)，耐鹽霧時(shí)間≥1500小時(shí)。
3. 連接方式
焊接：
對(duì)接焊縫需開X型坡口(坡口角度60°±5°，鈍邊1-2mm)，焊條選用E5015(J507)，焊接電流160-200A。
螺栓連接：
采用M12-M20高強(qiáng)度螺栓(10.9級(jí))，孔距偏差≤±0.5mm，避免應(yīng)力集中。
插槽連接：
適用于可拆卸結(jié)構(gòu)，如展覽展臺(tái)，通過(guò)矩形管插槽配合銷釘固定，安裝效率提高50%。
五、質(zhì)量檢測(cè)
1. 外觀檢查
表面無(wú)裂紋、折疊、結(jié)疤、夾雜等缺陷;
端部切口平整，無(wú)毛刺、飛邊，傾斜角≤1°。
2. 尺寸檢測(cè)
邊長(zhǎng)偏差：≤±0.8%(GB/T 6728-2017標(biāo)準(zhǔn));
壁厚偏差：≤±8%(冷彎管)或≤±6%(熱軋管);
彎曲度：每米彎曲度≤1.2mm，總彎曲度≤0.12%L(L為管長(zhǎng))。
3. 力學(xué)性能檢測(cè)
拉伸試驗(yàn)：屈服強(qiáng)度≥345MPa，抗拉強(qiáng)度470-630MPa;
彎曲試驗(yàn)：彎心直徑=3a(a為管材厚度)，180°彎曲后無(wú)裂紋;
沖擊試驗(yàn)：0℃時(shí)沖擊功≥34J(V型缺口)。
4. 耐腐蝕性檢測(cè)
鹽霧試驗(yàn)：鍍鋅管需通過(guò)1000小時(shí)中性鹽霧試驗(yàn)(NSS)無(wú)紅銹;
涂層附著力：劃格法測(cè)試，涂層脫落面積≤5%。
六、典型案例
案例1：無(wú)錫某大型物流中心貨架
規(guī)格：150×100×5.0mm q345b矩形管，熱鍍鋅處理(鍍層厚度100μm)。
應(yīng)用效果：
單層貨架承載能力達(dá)5噸，使用8年無(wú)變形;
鍍鋅層完整率≥98%，維護(hù)成本比未鍍鋅貨架降低70%。
案例2：無(wú)錫某風(fēng)電塔筒內(nèi)部平臺(tái)
規(guī)格：200×120×8.0mm q345b矩形管，涂裝環(huán)氧富鋅底漆+聚氨酯面漆。
應(yīng)用效果：
平臺(tái)承受檢修人員及設(shè)備荷載(總重3噸)，經(jīng)振動(dòng)測(cè)試無(wú)異常;
涂層耐候性優(yōu)異，5年后光澤度保持率≥80%。
